Ortomosaico
La foto aérea completa del sitio, corregida y a escala. Medís sobre ella y las distancias son reales, no aproximadas como en Google Earth.
Procesamos vuelos con dron y entregamos algo que tu equipo sí puede abrir: modelos 3D, ortomosaicos, cálculo de volúmenes y un visor web donde abrís el modelo sin instalar AutoCAD ni pelear con archivos de ocho gigas.
Un vuelo genera archivos pesados que casi nadie puede abrir. Nosotros los procesamos en Agisoft Metashape Pro y te devolvemos productos que tu equipo entiende y usa, más la plataforma para verlos.

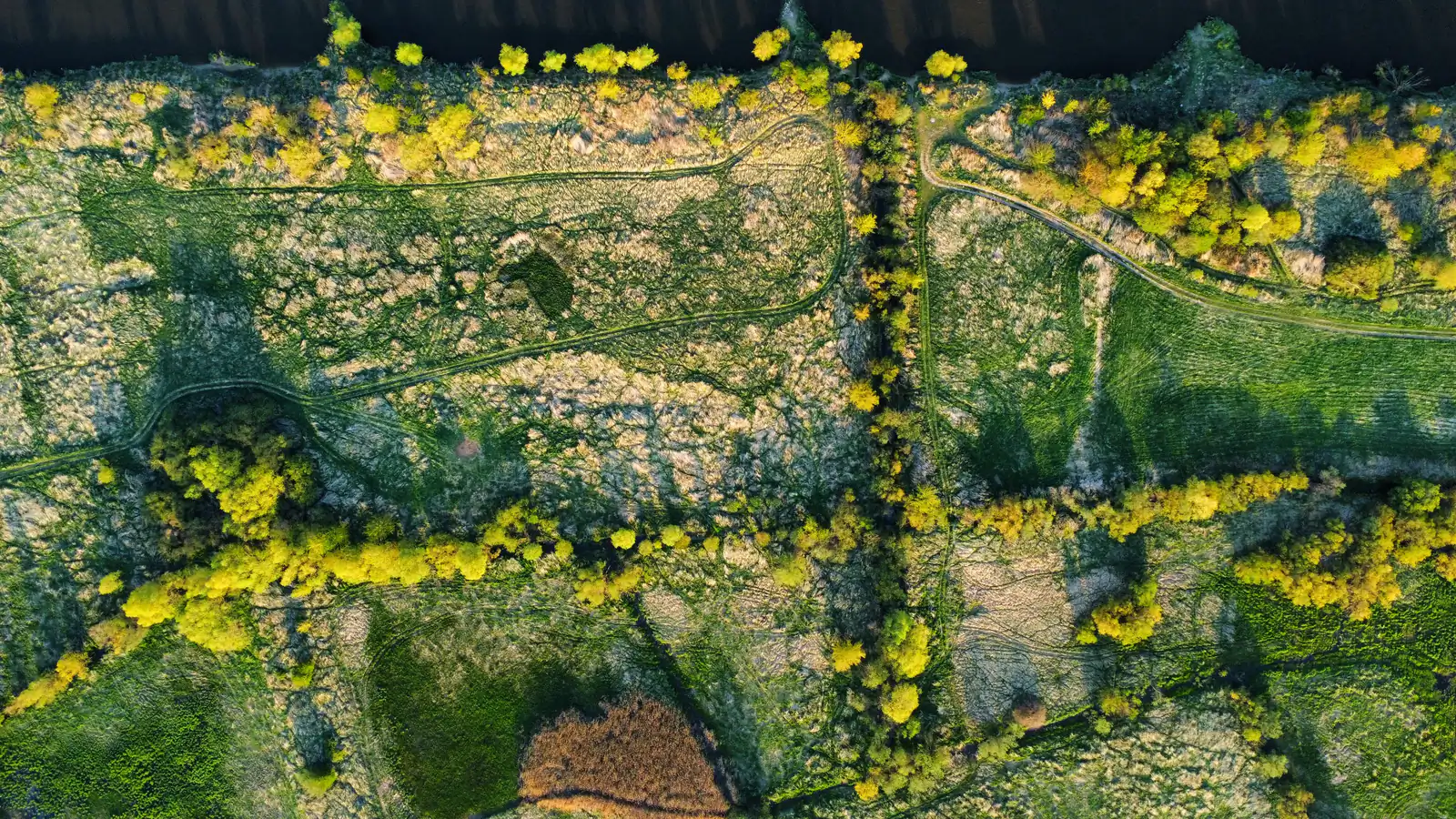

La foto aérea completa del sitio, corregida y a escala. Medís sobre ella y las distancias son reales, no aproximadas como en Google Earth.

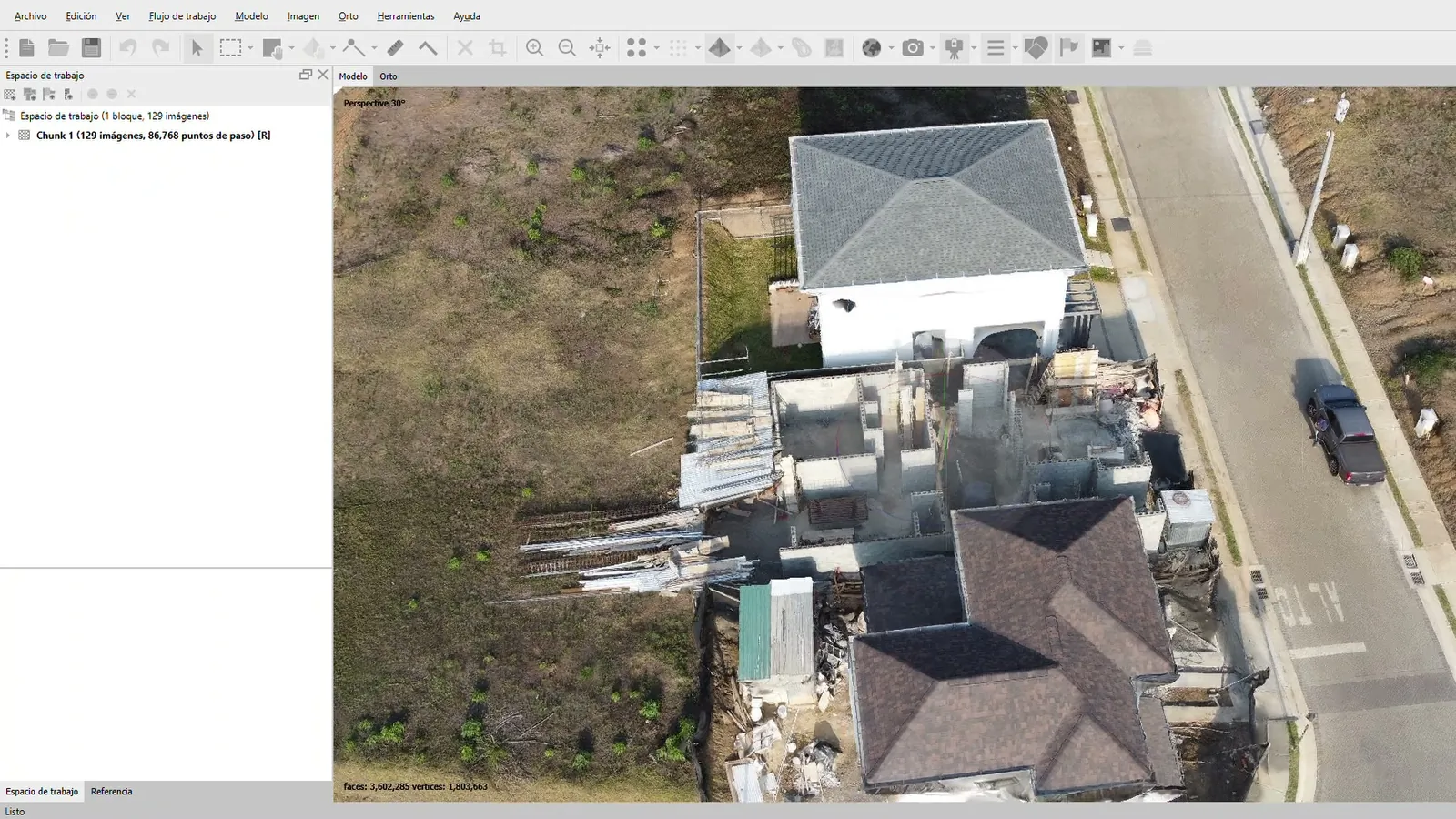

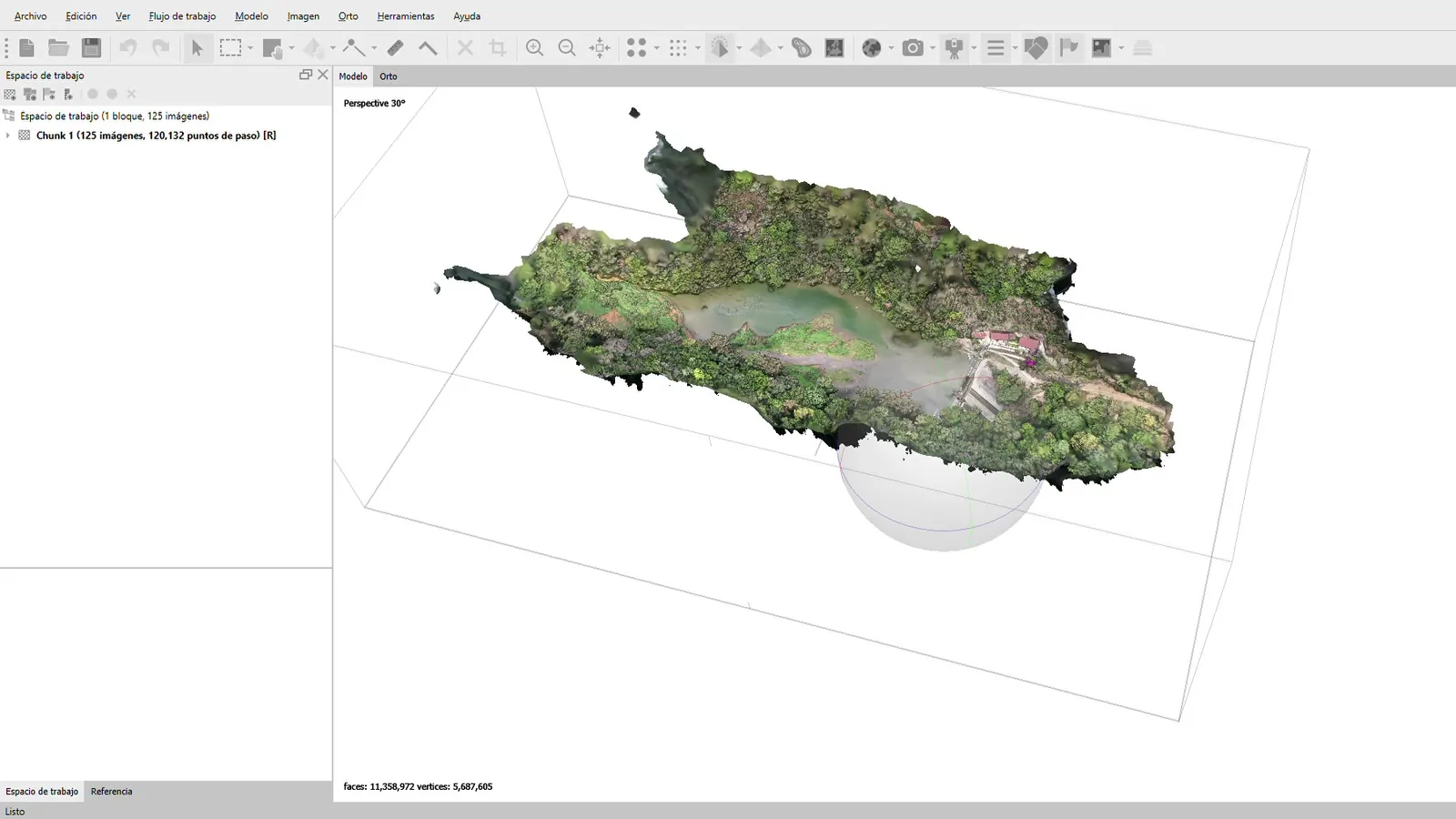

El terreno o la obra en tres dimensiones, para girarlo, verlo desde cualquier ángulo y mostrarlo en una reunión sin explicar nada.
Cuánto material se movió, se acumuló o falta por mover. El dato que te dice si lo que te facturaron coincide con lo que pasó en el campo.
El relieve del terreno con curvas de nivel, para planificar movimientos, drenajes y accesos antes de mover una máquina.
El vuelo de este mes contra el anterior. Avance real de obra medido, no estimado a ojo desde la ventana de la oficina.
Abrís el modelo en el navegador y medís encima, sin instalar programas. Si querés que tu equipo lo vea desde el celular y compartirlo por enlace, el proyecto se puede dejar alojado.
Es lo primero que pregunta cualquier ingeniero y casi nadie en el mercado lo contesta con números. Va sin adorno, porque de esto depende si el trabajo te sirve o te hace perder plata.
Hay dos precisiones distintas y confundirlas es lo que genera los malos entendidos. La relativa es qué tan bien mide el modelo dentro de sí mismo: distancias, áreas, diferencias de altura entre dos puntos. La absoluta es qué tan bien coinciden esas coordenadas con el mundo real. Para saber cuánto material se movió necesitás la primera. Para amarrar el trabajo a un plano que ya existe necesitás las dos.
| Cómo se levanta | Precisión absoluta | Precisión relativa | Para qué alcanza |
|---|---|---|---|
| Solo con el GPS del dron | 1 a 5 m | 2 a 3 veces el GSD | Volúmenes, avance de obra, material visual |
| Con puntos de control en el suelo | 3 a 6 cm | 2 a 3 veces el GSD | Cruce con planos y catastro |
| Dron con RTK y puntos de verificación | 2 a 4 cm | 1 a 2 veces el GSD | Diseño y control fino |
El GSD es cuántos centímetros de terreno representa cada píxel de la foto. A cien metros de altura, con una cámara común de dron, ronda los 2.7 centímetros por píxel; bajando a sesenta metros queda cerca de 1.6. Volar más bajo mejora el detalle y multiplica el tiempo de vuelo, así que la altura se decide por lo que vas a hacer con el dato y no por costumbre.
Acá está la parte que sorprende a mucha gente: los volúmenes salen confiables aunque la precisión absoluta sea floja. Cuando comparás el vuelo de este mes contra el del anterior, el error que se repite en los dos se cancela solo. Lo que importa es que las dos superficies estén medidas con el mismo criterio. Por eso un control mensual de movimiento de tierra funciona sin amarre topográfico, y por eso no tiene sentido cobrarte puntos de control si lo único que necesitás es medir avance.
Sobre el sistema de coordenadas: si el proyecto tiene que cruzarse con catastro o con planos existentes, trabajamos en CRTM05, que es el oficial de Costa Rica. Entregar en WGS84 cuando el resto del proyecto está en CRTM05 obliga a alguien a reproyectar después, y ahí es donde aparecen esos desfases de metros que nadie se explica.
Un vuelo mensual te dice cuántos metros cúbicos se movieron de verdad. Si el subcontratista facturó más de lo que hizo, aparece en el número. Ese solo dato suele pagar el servicio del año.
Mapa completo de la finca y análisis de vigor del cultivo. Ves qué lote se está quedando atrás antes de que se note en la cosecha, y podés cruzarlo con tus registros de producción.
Levantamiento del terreno para planificar el proyecto, más material aéreo y recorrido 3D para vender. El comprador ve la propiedad completa sin que nadie tenga que llevarlo al sitio.
Un entregable que tu equipo no puede abrir no es un entregable. Antes de empezar preguntamos con qué trabajan tus ingenieros y exportamos a eso, en vez de mandar el paquete estándar y que después alguien busque cómo convertirlo.
| Producto | Formato | Dónde se abre |
|---|---|---|
| Ortomosaico | GeoTIFF, JPG georreferenciado | QGIS, ArcGIS, AutoCAD, el visor |
| Modelo de elevación | GeoTIFF | QGIS, Civil 3D |
| Curvas de nivel | DXF, SHP | AutoCAD, Civil 3D, QGIS |
| Nube de puntos | LAS, LAZ | Civil 3D, ReCap, CloudCompare |
| Malla 3D texturizada | OBJ, PLY, FBX | SketchUp, Blender, visores 3D |
| Reporte de volúmenes | PDF y CSV | Excel, tu control de obra |
| Todo junto | Visor web | Cualquier navegador de escritorio |
La mayoría de los levantamientos con dron terminan en un disco duro. El cliente recibe archivos que necesitan AutoCAD o QGIS para abrirse, no tiene ninguno de los dos, y el trabajo queda guardado sin que nadie lo use. Nosotros venimos del desarrollo de software, así que seguimos la cadena hasta donde de verdad sirve.
Entramos al visor, cargás el archivo que te entregamos y ahí está el modelo. Girás, medís distancias, áreas y alturas con el mouse. No hace falta AutoCAD, ni QGIS, ni instalar nada.
El proyecto queda publicado en su propia dirección, con usuarios. Lo abre el ingeniero desde el celular en el campo, sin cargar ningún archivo, y se comparte con un enlace.
Se maneja como servicio mensual, porque mantener los modelos en línea tiene un costo que corre todos los meses. Se cotiza según el tamaño del proyecto.
Los archivos son tuyos, siempre. El DXF, el GeoTIFF, la nube de puntos y los reportes quedan en tus manos desde la entrega y no dependen de que mantengas nada activo. Si algún día dejás el proyecto alojado, seguís teniendo todo tu trabajo.
Lo coordinamos con operadores certificados por la DGAC. Si tu empresa ya tiene dron y vuela, saltamos este paso y trabajamos con tus imágenes.

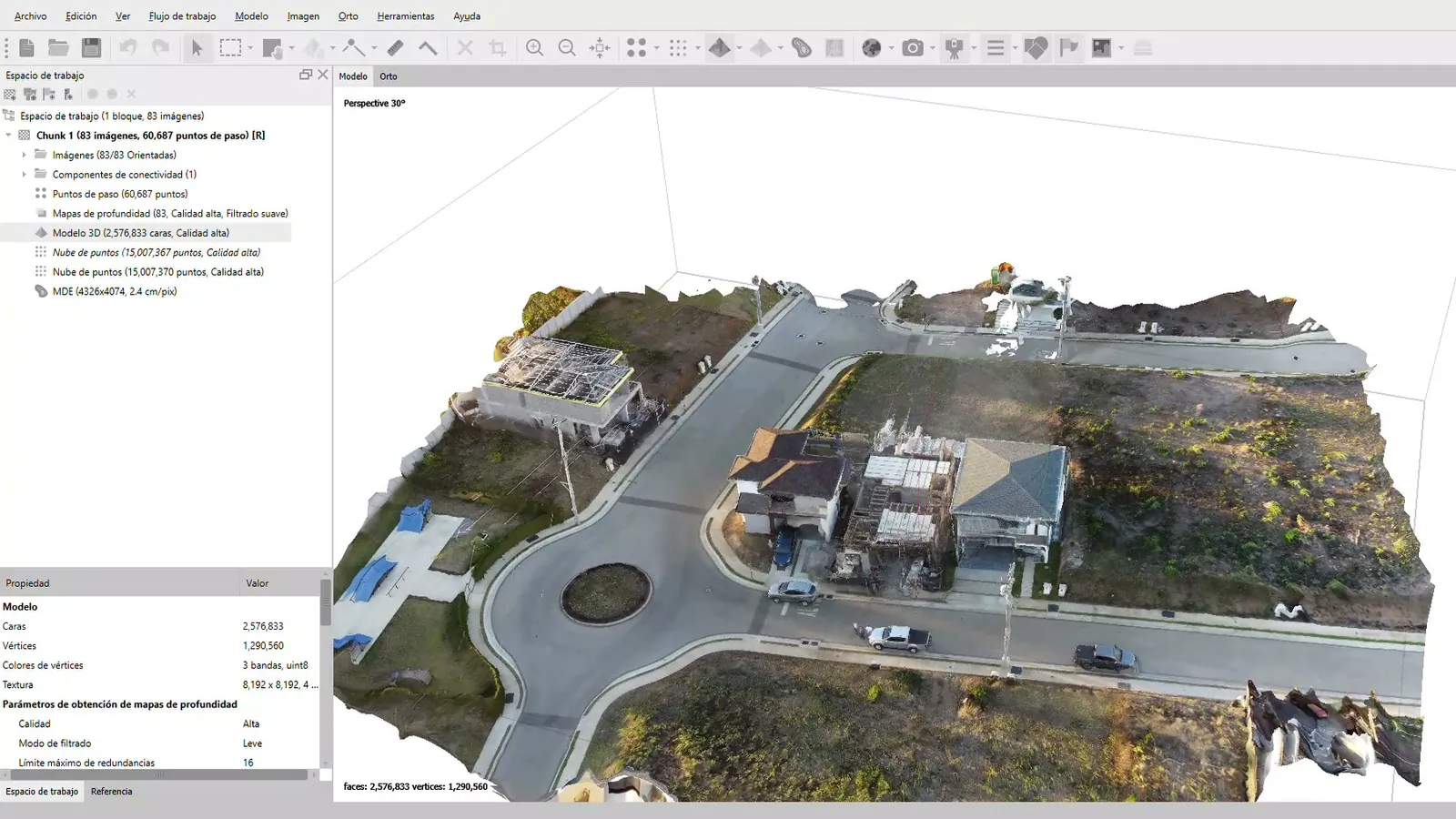

Agisoft Metashape Pro. De ahí salen el ortomosaico, el modelo 3D, el modelo de elevación y los cálculos.
Tu visor web queda publicado con los datos cargados, y los archivos en los formatos que tu equipo necesite: DXF, GeoTIFF, CSV o los que uses.
Sobre el alcance: entregamos productos fotogramétricos para gestión y control de proyecto. Cuando el trabajo requiere un plano catastrado, un deslinde o un documento con validez legal, coordinamos con un topógrafo colegiado que lo firma. Te decimos desde el principio cuál de los dos casos es el tuyo.
Poco, pero conviene tenerlo claro antes del vuelo. Casi todos los trabajos que salen mal es porque algo de esta lista se definió después, cuando ya el dron había volado y rehacerlo costaba otro día de campo.
Preferimos decirlo antes de cobrarte un vuelo que no te va a servir. Estos son los casos donde el método tiene un límite real y ninguna cámara ni ningún software lo resuelve.
La cámara ve la copa del árbol, no el suelo. En potrero, cultivo bajo o terreno abierto no hay problema. En bosque denso el modelo de terreno deja de ser confiable y lo que corresponde es LiDAR o medición en sitio.
El agua refleja y cambia entre foto y foto, así que no reconstruye. Ríos, lagunas y piscinas salen con ruido. Se mapea el borde, no el fondo.
Arena limpia pareja, techos blancos nuevos, asfalto recién puesto. El procesamiento necesita detalle visual para encontrar el mismo punto en varias fotos, y donde todo se ve igual no lo encuentra.
Plano catastrado, deslinde, amojonamiento. Eso lo levanta y lo firma un topógrafo colegiado. Nosotros coordinamos con uno cuando el proyecto lo pide, y te lo decimos desde la primera conversación.
En zona montañosa de Costa Rica la ventana buena suele ser la mañana. Un vuelo con nube encima o con sombras muy marcadas da un ortomosaico manchado y un modelo con huecos.
Control de estructuras, montaje industrial, cualquier cosa donde el milímetro decide. Esa escala pide escáner terrestre o estación total, no un dron a cien metros.
Sin puntos de control en el suelo, el modelo queda con un error absoluto de uno a cinco metros, aunque mide muy bien dentro de sí mismo. Con puntos de control medidos en sitio, el error absoluto baja al rango de tres a seis centímetros. Para volúmenes y control de avance alcanza de sobra. Para trabajos con validez legal la herramienta correcta sigue siendo la topografía en sitio.
Depende de qué vas a hacer con el dato. Si es medir cuánto material se movió entre dos fechas, no hacen falta, porque al comparar dos vuelos el error que se repite en ambos se cancela. Si necesitás que el levantamiento calce con un plano existente o con catastro, sí, y esos puntos los mide un topógrafo.
En CRTM05, que es el oficial de Costa Rica, cuando el proyecto tiene que cruzarse con catastro o con planos existentes. También entregamos en WGS84 si lo que necesitás es ver el terreno sobre imagen satelital. Definirlo antes del vuelo evita los desfases de metros que aparecen cuando alguien reproyecta al final.
A cien metros de altura, una batería cubre del orden de cuarenta a sesenta hectáreas. Bajando a sesenta metros se gana detalle y el área por batería cae más o menos a la mitad. Un día de campo con varias baterías cubre varios cientos de hectáreas.
En potrero, cultivo bajo o terreno abierto no hay problema. Bajo dosel cerrado la cámara ve la copa y no el suelo, así que el modelo de terreno deja de ser confiable. En esos casos te lo decimos antes de cobrar un vuelo, y lo que corresponde es LiDAR o medición en sitio.
Sí, y en ese caso sale más barato. Nos mandás las imágenes del vuelo y nosotros hacemos el procesamiento, los cálculos y el visor. Es la parte que casi nadie tiene resuelta internamente.
En movimiento de tierra activo, una vez al mes suele ser lo razonable: coincide con el ciclo de facturación y permite comparar avances. En obra más lenta, cada dos o tres meses alcanza.
Para un proyecto de tamaño normal, entre tres y cinco días hábiles desde que tenemos las imágenes. El procesamiento en sí son horas de cómputo; el resto es revisar que el resultado esté bien antes de mandarlo.
En el que tu equipo use: DXF para AutoCAD, GeoTIFF para sistemas de información geográfica, LAS para nube de puntos, CSV para Excel, además del visor web. Si tu ingeniero trabaja con algo específico, lo exportamos en eso.
Depende de cómo lo uses. Abrir tu modelo cargando el archivo que te entregamos viene con el proyecto y no tiene costo aparte. Dejar el proyecto alojado, para que tu equipo lo abra desde el celular sin cargar nada y para compartirlo por enlace, sí es un servicio mensual, porque mantener los modelos en línea cuesta todos los meses. Se cotiza según el tamaño del proyecto.
No perdés nada de tu trabajo. El DXF, el GeoTIFF, la nube de puntos y los reportes son tuyos desde la entrega y quedan en tus manos. Lo único que se apaga es el acceso en línea, y podés seguir abriendo el modelo cargando el archivo en el visor.
Sí. El vuelo se coordina donde esté el proyecto y el procesamiento es remoto, así que la ubicación no cambia mucho el trabajo. En zonas lejanas puede sumarse el traslado del operador.
Contanos qué necesitás medir o mostrar y te decimos si la fotogrametría es la herramienta correcta, o si te conviene otra cosa.
